Kraftwerk am Wertachkanal

Architektur- und Technikdenkmal

Das Kraftwerk am Wertachkanal
Das Kraftwerk errichtete man bis 1921 am damals neuen Wertachkanal, der die Hochwassergefahr eindämmen, aber auch zur Energiegewinnung dienen sollte. Zweck des Kraftwerks war es ursprünglich Strom für die Augsburger Straßenbahnen zu erzeugen.

Direkt neben dem großen Eingangstor ist eine Francis-Zwillingsturbine jederzeit zu besichtigen. Zwei dieser Francis-Zwillingsturbinen waren hier im Kraftwerk im Einsatz. Diese wurden 2022 durch zwei leistungsfähigere Kaplan-Turbinen ersetzt. Das Kraftwerk selbst kann nur von außen besichtigt werden.

Wie funktioniert eine Francis-Zwillingsturbine?
Im Betriebszustand ist die Turbine in der Turbinenkammer ganz von Wasser umgeben. Das Wasser strömt von beiden Seiten (rechts und links) durch den Leitapparat in Richtung Turbinenmitte. Die Lamellen des Leitapparats können durch öffnen und schließen die Durchflussmenge regulieren und geben so dem Wasser die Drehrichtung für das Laufrad vor. Durch die Durchfluss-Verengung am Leitapparat trifft das Wasser mit hoher Geschwindigkeit auf das Laufrad das durch seine Form das Wasser umlenkt und somit eine Drehbewegung erzeugt. Danach rauscht das Wasser im Saugrohr (Turbinen-Mitte) nach unten ins 5 Meter tiefergelegene Unterwasser. Das Laufrad überträgt seine Drehbewegung mit der Welle auf den Generator im Maschinenhaus. So wird Strom erzeugt. Diese Elektrizität wird ins Netz der Stadtwerke Augsburg eingespeist.

Das Gefälle von 5 Meter ergibt zusammen mit der Wassermenge der Wertach die Leistung der Anlage - je Maschinensatz 450 KW Strom. Gesamt maximal 800 Kilowattstunden (kWh) pro Stunde, sprich 10.000 kWh je Tag und 4.000.000 kWh übers Jahr. Das entspricht dem durchschnittlichen Verbrauch an Kilowattstunden von ca. 1.000 Haushalten pro Jahr.

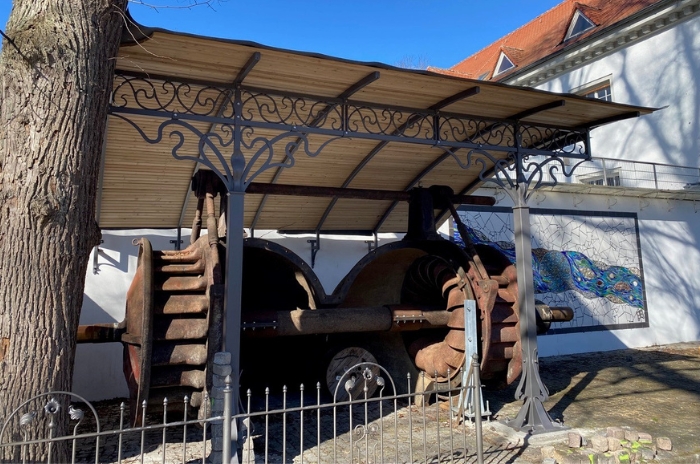

Foto © Heinrich Winter

Diese Francis-Zwillingsturbine arbeitete 1920-1922 im Wertachkraftwerk.



Weitere Informationen

Das Wasserkraftwerk ist von außen zu besichtigen.

Wertachkraftwerk
Schießstättenstraße 19
https://wassersystem-augsburg.de/de/objekte/kraftwerk-am-wertachkanal

Individuelle Führungsanfragen bitte an:
schulze-bernhard@gmx.de
